ตู้เบรกเกอร์หรือคอนซูมเมอร์ยูนิต อุปกรณ์ป้องกันไฟฟ้าเลือกใช้ยังไง

ตู้เบรกเกอร์ หรือตู้ไฟคอนซูมเมอร์ คืออะไร?

ตู้เบรกเกอร์ หรือตู้ไฟคอนซูมเมอร์ หรือตู้เมนเบรกเกอร์ คือ ตู้ที่ทำหน้าที่ในการควบคุมการจ่ายกระแสไฟฟ้าจากมิเตอร์ไฟฟ้าเข้าสู่ระบบไฟฟ้าภายในบ้าน เช่น วงจรไฟ เต้ารับ หรือเครื่องปรับอากาศ โดยในตู้มีเซอร์กิตเบรกเกอร์ที่ทำหน้าที่ในการตัดกระแสไฟฟ้าโดยอัตโนมัติเมื่อเกิดสภาวะที่เป็นอันตรายในวงจรนั้น ๆ

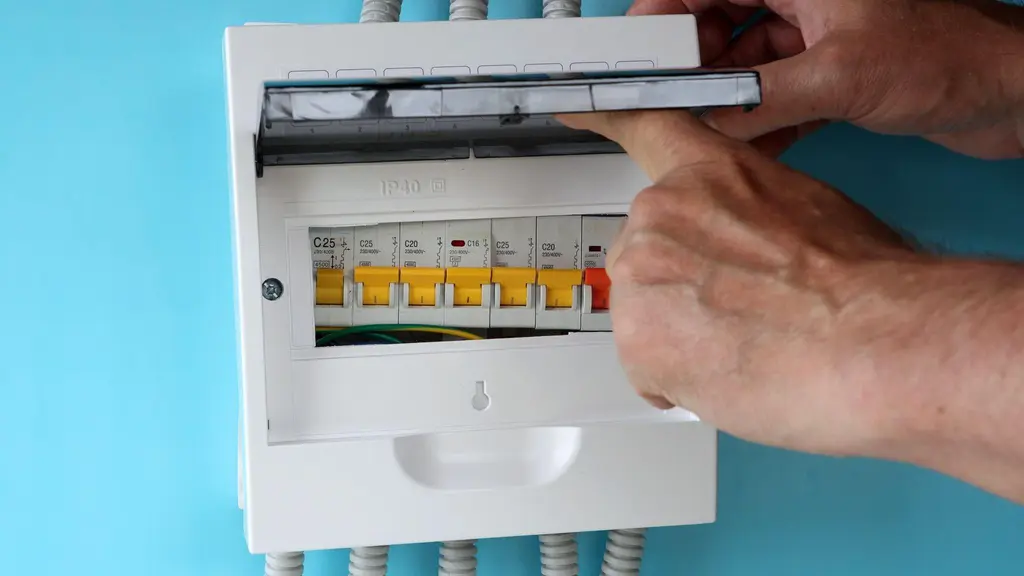

ตู้เบรกเกอร์มีกี่ประเภท?

ตู้เบรกเกอร์ หรือตู้ไฟคอนซูมเมอร์ มีหลายรูปแบบ แต่เมื่อแบ่งตามที่วางขายตามท้องตลาดในปัจจุบัน สามารถแบ่งได้ทั้งหมด 2 ประเภท ดังนี้

1. แบบปลั๊กออน (Plug-on)

เทคโนโลยีนี้ได้รับการออกแบบให้มีความปลอดภัยสูง พร้อมทั้งติดตั้งได้สะดวกและรวดเร็ว เนื่องจากไม่จำเป็นต้องเดินสายไฟจากเมนเบรกเกอร์ไปยังเบรกเกอร์ลูกย่อยแต่ละตัว เพียงติดตั้งเบรกเกอร์เข้ากับบัสบาร์ (Busbar) ที่ติดตั้งไว้ภายในตู้ไฟฟ้าอยู่แล้วก็สามารถใช้งานได้ทันที แม้เบรกเกอร์แบบ Plug-on จะมีราคาสูงกว่าเบรกเกอร์แบบ Din Rail แต่สามารถช่วยลดระยะเวลาในการติดตั้ง ลดค่าแรง และทำให้การจัดวางอุปกรณ์ภายในตู้มีความเป็นระเบียบเรียบร้อยมากยิ่งขึ้น

นอกจากนี้ ในกรณีที่เกิดกระแสไฟฟ้าลัดวงจร สนามแม่เหล็กที่เกิดขึ้นจะช่วยดึงให้ขาหนีบของเบรกเกอร์ยึดเกาะกับบัสบาร์ได้แน่นยิ่งขึ้น ส่งผลให้ลดความเสี่ยงของการเกิดไฟอาร์คหรือประกายไฟ ซึ่งอาจเป็นสาเหตุของเพลิงไหม้ได้อย่างมีประสิทธิภาพ

2. แบบเดินราง หรือ ปีกนก (Din-Rail)

ตู้ไฟแบบรางปีกนกเป็นระบบที่ติดตั้งโดยใช้สายไฟเชื่อมต่อเบรกเกอร์เข้ากับรางเหล็ก จากนั้นเดินสายไฟจากเมนเบรกเกอร์ไปยังเบรกเกอร์ลูกย่อยแต่ละตัวจนครบทุกวงจร ซึ่งขั้นตอนดังกล่าวอาจใช้เวลาและมีค่าใช้จ่ายในการติดตั้งสูงกว่าแบบปลั๊กออน

อย่างไรก็ตาม ตู้ไฟประเภทนี้มีข้อได้เปรียบในด้านราคาของตัวอุปกรณ์และออปชันเสริมที่ประหยัดกว่า อีกทั้งยังมีความทนทานและอายุการใช้งานที่ยาวนาน เหมาะสำหรับงานติดตั้งที่ต้องการความแข็งแรงและความคุ้มค่าในระยะยาว สิ่งสำคัญในการติดตั้งคือการเดินสายดินให้ถูกต้องตามมาตรฐานของการไฟฟ้า เพื่อช่วยป้องกันอันตรายจากไฟรั่วและไฟดูดอย่างมีประสิทธิภาพ

ทำไมถึงต้องมีตู้เบรกเกอร์หรือตู้ไฟคอนซูมเมอร์ในบ้าน

• ควบคุมและกระจายไฟฟ้า: ตู้ไฟคอนซูมเมอร์ทำหน้าที่เป็นศูนย์กลางในการรับและกระจายกระแสไฟฟ้าจากเมนหลักไปยังวงจรต่าง ๆ ภายในบ้านและอาคาร ช่วยให้ระบบไฟฟ้ามีความเป็นระเบียบและสามารถบริหารจัดการได้อย่างมีประสิทธิภาพ
• ป้องกันไฟฟ้าลัดวงจร: เมื่อเกิดไฟฟ้าลัดวงจร เบรกเกอร์จะตัดกระแสไฟฟ้าโดยอัตโนมัติ เพื่อลดความเสียหายที่อาจเกิดขึ้นกับสายไฟและอุปกรณ์ไฟฟ้า รวมถึงช่วยลดความเสี่ยงในการเกิดเพลิงไหม้
• ป้องกันกระแสไฟฟ้าเกิน: ในกรณีที่มีการใช้ไฟฟ้ามากเกินกว่าที่วงจรออกแบบไว้ เบรกเกอร์จะทำการตัดวงจรเพื่อป้องกันไม่ให้สายไฟเกิดความร้อนสะสม ซึ่งอาจนำไปสู่ความเสียหายหรืออันตราย
• ป้องกันไฟรั่วและไฟดูด: เมื่อติดตั้งร่วมกับอุปกรณ์ป้องกันไฟรั่ว เช่น RCCB หรือ RCBO ระบบจะสามารถตรวจจับกระแสไฟฟ้ารั่วและตัดวงจรได้อย่างรวดเร็ว ช่วยเพิ่มความปลอดภัยให้กับผู้ใช้งาน
• แยกวงจรไฟฟ้าเป็นสัดส่วน: ตู้ไฟช่วยแบ่งวงจรตามประเภทการใช้งาน ทำให้สามารถควบคุมและแก้ไขปัญหาเฉพาะจุดได้ง่ายขึ้น
• สะดวกต่อการซ่อมบำรุง: การแยกวงจรไฟฟ้าอย่างชัดเจนช่วยให้สามารถตัดไฟ เฉพาะส่วนที่ต้องการซ่อมแซมหรือตรวจสอบได้ โดยไม่จำเป็นต้องปิดระบบไฟฟ้าทั้งหมด
• รองรับการขยายระบบในอนาคต: ตู้เบรกเกอร์สามารถรองรับการเพิ่มวงจรหรืออุปกรณ์ไฟฟ้าใหม่ได้ง่าย เหมาะสำหรับบ้านหรืออาคารที่อาจมีการต่อเติมหรือเพิ่มการใช้งานในภายหลัง
• เพิ่มความปลอดภัยตามมาตรฐานไฟฟ้า: การเลือกใช้และติดตั้งตู้ไฟที่ได้มาตรฐาน ช่วยให้ระบบไฟฟ้ามีความปลอดภัย และเป็นไปตามข้อกำหนดด้านวิศวกรรมไฟฟ้า

อ่านบทความที่น่าสนใจ เกี่ยวกับ เบรกเกอร์ตัดบ่อยในโรงงาน สัญญาณภัยที่ห้ามมองข้าม!

วิธีการเลือกตู้เมนเบรกเกอร์

การเลือกติดตั้งตู้เบรกเกอร์ ควรพิจารณาปัจจัยต่อไปนี้ เพื่อความปลอดภัยและการใช้งานในระยะยาว

1. จำนวนช่องภายในตู้

ตู้ไฟคอนซูมเมอร์ยูนิตจะมีช่องสำหรับติดตั้งเบรกเกอร์วงจรย่อย เพื่อใช้ควบคุมและแยกวงจรไฟฟ้าภายในบ้าน โดยทั่วไปมีให้เลือกตั้งแต่ขนาด 4 ช่อง ไปจนถึง 20 ช่อง ขึ้นอยู่กับรุ่นและแบรนด์ของตู้ไฟ แต่ละช่องสามารถออกแบบให้รองรับการใช้งานได้แตกต่างกัน เช่น วงจรสำหรับเครื่องใช้ไฟฟ้าเฉพาะจุดอย่างเครื่องปรับอากาศ หรือวงจรรวมสำหรับอุปกรณ์หลายรายการ เช่น หลอดไฟและปลั๊กไฟ

ควรออกแบบวงจรให้เหมาะสมกับปริมาณการใช้กระแสไฟฟ้า และไม่ควรต่อเครื่องใช้ไฟฟ้าที่ใช้กระแสไฟสูงหลายเครื่องไว้ในวงจรเดียวกัน นอกจากนี้ ควรเผื่อจำนวนช่องว่างสำหรับการติดตั้งอุปกรณ์หรือเครื่องใช้ไฟฟ้าเพิ่มเติมในอนาคต โดยทั่วไปนิยมเผื่อไว้ประมาณ 2–3 ช่อง เพื่อให้ระบบไฟฟ้ามีความยืดหยุ่น ปลอดภัย และรองรับการใช้งานที่อาจเพิ่มขึ้นภายหลังได้อย่างเหมาะสม

2. คุณภาพและมาตรฐานของผู้ผลิต

คุณควรเลือกสินค้าจากผู้ผลิตที่ได้มาตรฐาน เพื่อให้มั่นใจในคุณภาพและความปลอดภัยตลอดการใช้งาน โดยตู้ไฟควรผ่านมาตรฐาน มอก. รวมถึงมาตรฐานสากล IEC นอกจากนี้ ควรเลือกตู้เบรกเกอร์ที่มีโครงสร้างแข็งแรง ทนทาน และผลิตจากวัสดุที่ไม่ลามไฟหรือไม่เป็นเชื้อเพลิง เพื่อลดความเสี่ยงในกรณีเกิดความร้อน สำหรับตู้ไฟที่ผลิตจากพลาสติก ควรเลือกใช้พลาสติกชนิดที่มีคุณสมบัติเป็นฉนวนไฟฟ้า เพื่อช่วยป้องกันอันตรายจากกระแสไฟฟ้า และเพิ่มความปลอดภัยให้กับผู้ใช้งานภายในบ้านหรืออาคารอย่างมีประสิทธิภาพ

อ้างอิงข้อมูล มาตรฐานสากล IEC : en.wikipedia.org/wiki/List_of_IEC_standards

อ่านบทความที่น่าสนใจ เกี่ยวกับ IEC Standard คืออะไร? ทำไมอุปกรณ์ไฟฟ้าในโรงงานถึงต้องได้มาตรฐานนี้

3. เฟสของระบบไฟฟ้า

บ้านพักอาศัยหรือออฟฟิศทั่วไปมักใช้ระบบไฟฟ้า 1 เฟส 2 สาย ซึ่งเพียงพอต่อการใช้งานเครื่องใช้ไฟฟ้าทั่วไปภายในอาคาร แต่สำหรับโฮมออฟฟิศขนาดใหญ่ อาคารพาณิชย์ หรือสถานประกอบการที่มีการใช้งานเครื่องจักรหรืออุปกรณ์ไฟฟ้ากำลังสูง ควรเลือกติดตั้งเป็นตู้เบรกเกอร์ 3 เฟส เพื่อรองรับแรงดันไฟฟ้าที่สูงขึ้น และช่วยให้สามารถจัดการหรือบาลานซ์โหลดของแต่ละเฟสได้อย่างเหมาะสม การเลือกตู้ไฟให้ตรงกับระบบไฟฟ้าที่ใช้งาน จะช่วยเพิ่มความปลอดภัย ลดปัญหาโหลดไฟฟ้าไม่สมดุล และทำให้ระบบไฟฟ้าทำงานได้อย่างมีประสิทธิภาพมากยิ่งขึ้น

แนะนำบทความที่น่าสนใจ เกี่ยวกับ ระบบไฟฟ้า 3 เฟส คืออะไร ช่วยประหยัดไฟให้โรงงานได้จริงหรือ?
