เปรียบเทียบระบบไฟฟ้าแรงสูง 22kV 24kV 33kV ต่างกันอย่างไร? เลือกใช้ให้เหมาะกับระบบโรงงานและอุตสาหกรรม

ทำความรู้จักระบบไฟฟ้าแรงสูง

ระบบไฟฟ้าแรงสูง หรือ High Voltage System คือ ระบบแรงดันไฟฟ้าที่มีค่าเกิน 1,000 โวลต์ขึ้นไป นิยมใช้ในโรงงานอุตสาหกรรมขนาดใหญ่ โดยระดับแรงดันที่พบเจอได้บ่อยและนิยมใช้ในประเทศไทย ได้แก่ ระบบไฟฟ้าแรงสูง 22kV 24kV 33kV ซึ่งการใช้แรงดันที่สูงจะช่วยให้โรงงานลดค่าการสูญเสียพลังงานในสายส่ง และสามารถจ่ายไฟให้กับเครื่องจักรขนาดใหญ่ในแต่ละกระบวนการผลิตได้อย่างมีประสิทธิภาพ

อ่านบทความที่น่าสนใจ เกี่ยวกับ มาตรฐานการติดตั้งระบบไฟฟ้าแรงสูง ที่ผู้ประกอบการต้องรู้

ระบบไฟฟ้าแรงสูง 22kV 24kV 33kV ต่างกันอย่างไร?

อย่างที่กล่าวไปในหัวข้อที่แล้ว ระบบไฟฟ้าแรงสูง 22kV 24kV 33kV เป็นแรงดัน 3 ระดับที่นิยมใช้ในปัจจุบัน ซึ่งมีความแตกต่างกันทั้งการใช้งานและที่มา ดังนี้

1. ระบบไฟฟ้าแรงสูง 22kV

ระบบไฟฟ้าแรงสูง 22kV เป็นระดับมาตรฐานหลักของการไฟฟ้าส่วนภูมิภาค หรือ PEA ครอบคลุมการส่งพลังงานเกือบทุกพื้นที่ในประเทศไทย เช่น ภาคเหนือ ภาคอีสาน ภาคกลาง และภาคตะวันออก โดยส่วนมากจะจ่ายไฟฟ้าไปที่ชุมชนในเมือง เขตนิคมอุตสาหกรรม หมู่บ้านจัดสรร ห้างสรรพสินค้าขนาดเล็กหรือต่างจังหวัด

2. ระบบไฟฟ้าแรงสูง 24kV

ระบบไฟฟ้าแรงสูง 24kV เป็นระดับมาตรฐานหลักของการไฟฟ้านครหลวง หรือ MEA ถูกออกแบบมาให้ใช้กับพื้นที่ที่มีความหนาแน่นของประชากรเป็นพิเศษ เช่น กรุงเทพฯ สมุทรปราการ นนทบุรี เนื่องจากการออกแบบมาเพื่อรองรับการใช้งานจากประชากรจำนวนมาก ทำให้ระบบไฟฟ้าแรงสูง 24kV มีความเสถียรสูงมาก สามารถใช้ได้โดยไม่ติดขัด แต่จะมีระยะการจ่ายไฟที่สั้นกว่าแบบอื่น ๆ

3. ระบบไฟฟ้าแรงสูง 33kV

ระบบแรงดันที่มีการจ่ายไฟฟ้าสูงที่สุดของการไฟฟ้าส่วนภูมิภาค หรือ PEA มีความสามารถในการจ่ายไฟฟ้าได้ในระยะไกลค่อนข้างมาก โดยมีการสูญเสียพลังงานน้อยกว่าระบบ 22 kV ถูกออกแบบมาให้สามารถใช้งานได้ในภาคใต้ เกาะ ชายฝั่ง และพื้นที่ห่างไกล รวมถึงนิคมอุตสาหกรรมห่างไกล

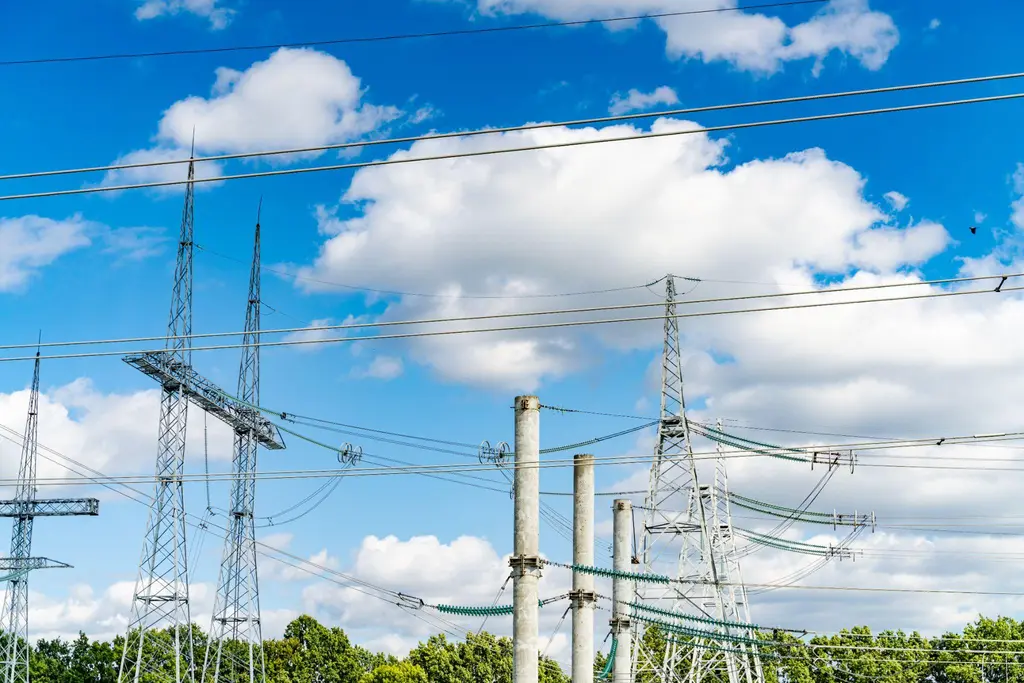

ระบบไฟฟ้าโรงงานแบ่งตามพื้นที่รับผิดชอบของการไฟฟ้าฯ

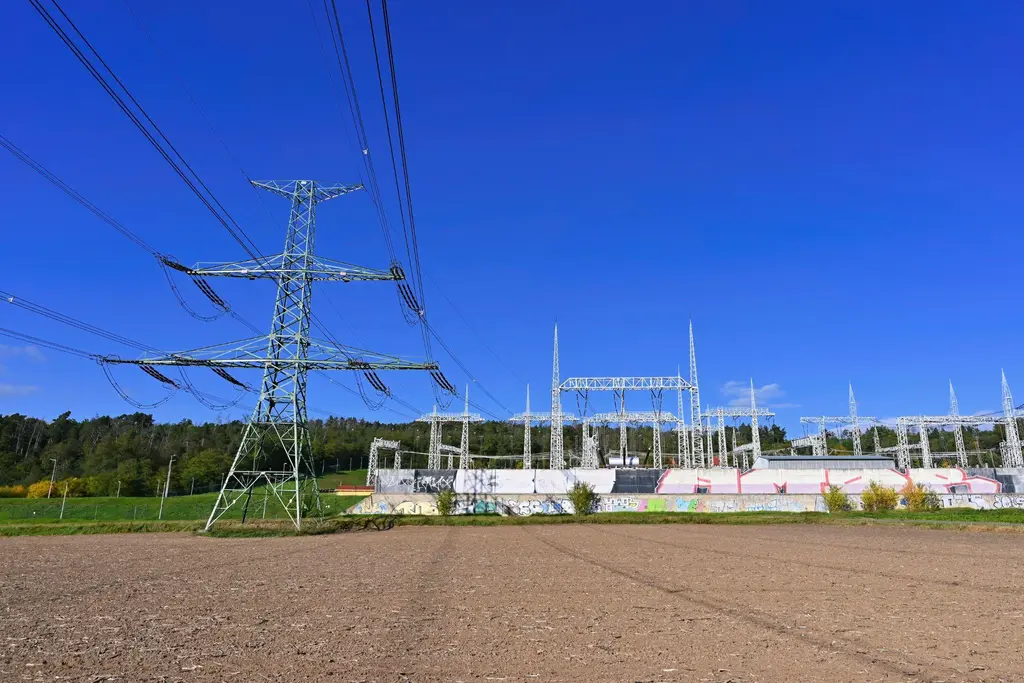

การเลือกระดับแรงดันสำหรับระบบไฟฟ้าโรงงาน ไม่ใช่แค่การเลือกว่าจะใช้ ระบบไฟฟ้าแรงสูง 22kV 24kV 33kV แบบไหน แต่ต้องพิจารณาที่ตั้งของโรงงานว่าอยู่ในเขตความรับผิดชอบของการไฟฟ้าฯ ส่วนไหนเป็นหลัก เพื่อให้ระบบสายส่งไฟฟ้าแรงสูงที่จ่ายเข้ามา เหมาะสมกับพิกัดแรงดันของหม้อแปลงไฟฟ้า

1. การไฟฟ้าส่วนภูมิภาค PEA

• ระบบ 22kV: มีความเสถียรอยู่ในระดับมาตรฐาน ส่งไปยังแถบภาคเหนือ ภาคอีสาน ภาคกลาง และมีระยะการส่งไฟปานกลาง
• ระบบ 33kV: มีความเสถียรมากเมื่อใช้ในพื้นที่ห่างไกล ส่งไปยังแถบภาคใต้และพื้นที่ห่างไกล มีระยะการส่งไฟที่ไกลมาก และมีความสูญเสียน้อย

2. การไฟฟ้านครหลวง MEA

• ระบบ 24kV: มีความเสถียรสูงมาก เหมาะแก่การใช้งานในปริมาณเยอะเป็นพิเศษ เช่น กรุงเทพฯ สมุทรปราการ และนนทบุรี มีระยะการส่งไฟที่สั้น

ปัจจัยที่เกี่ยวข้องในการติดตั้งระบบไฟฟ้าแรงสูง

1. หม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้าเป็นองค์ประกอบสำคัญของระบบไฟฟ้าแรงสูงในโรงงาน ซึ่งการเลือกขนาดหม้อแปลงไฟฟ้าต้องพิจารณาร่วมกับแรงดันไฟฟ้าด้วย

ระบบไฟฟ้าแรงสูง 22kV 24kV 33kV ตัวเลขที่กำหนดเอาไว้ หมายถึง ปริมาณแรงดันที่การไฟฟ้าฯ จะส่งเข้ามายังระบบไฟฟ้าในโรงงาน เพื่อให้หม้อแปลงไฟฟ้าปรับพลังงานให้เหมาะสม ซึ่งหม้อแปลงไฟฟ้าจะมีการกำหนดขนาดเอาไว้ เช่น 22kV / 400V แสดงว่าสามารถรับแรงดันไฟฟ้าได้สูงสุด 22 kV หาเลือกใช้ระบบ 24kV หรือ 33kV หม้อแปลงไฟฟ้าจะไม่สามารถรับพลังงานไหว และอาจเกิดปัญหาในการใช้งานได้

2. สายไฟฟ้าแรงสูง

สายไฟฟ้าแรงสูงที่เลือกใช้ ต้องเป็นสายไฟที่สามารถรับแรงดันไฟฟ้าได้สูงกว่าแรงดันจริงที่จ่ายไฟเข้ามา เพื่อป้องกันสายไฟระเบิด หรือเกิดจุด Hot Spot รวมไปถึงการพิจารณาฉนวนหุ้มสายไฟให้เหมาะกับจุดที่ต้องการติดตั้ง เช่น พื้นที่ทั่วไปใช้ฉนวน PVC พื้นที่เปียกชื้นใช้ฉนวน XLPE เป็นต้น

แนะนำบทความที่น่าสนใจ เกี่ยวกับ ระบบไฟฟ้าแรงสูงคืออะไร? สำคัญอย่างไรต่อโรงงานอุตสาหกรรม?

3. อุปกรณ์ป้องกันและควบคุม

เพื่อรักษาความปลอดภัยในการใช้งาน และป้องกันอุบัติเหตุระหว่างกระบวนการทำงาน ควรมีการติดตั้งอุปกรณ์ป้องกัน เช่น เบรกเกอร์ (Circuit Breaker) และรีเลย์ป้องกัน (Protection Relay)

4. บริษัทรับเหมาติดตั้งระบบไฟฟ้าแรงสูง

การเลือกใช้บริษัทรับเหมาออกแบบ และติดตั้งระบบไฟฟ้าแรงสูง ช่วยแก้ปัญหาของผู้ประกอบการที่ไม่รู้ว่า ระบบไฟฟ้าแรงสูง 22kV 24kV 33kV ควรเลือกแบบไหน แล้วอุปกรณ์ที่เกี่ยวข้องอื่น ๆ ควรใช้ยังไง

ขอแนะนำ ณัฐภูมิ วิศวกรรม บริษัทรับออกแบบ ติดตั้ง ซ่อมบำรุง และตรวจสอบระบบไฟฟ้าประจำปี มีวิศวกรไฟฟ้าที่มีใบรับรอง พร้อมด้วยทีมช่างที่มีประสบการณ์และความเชี่ยวชาญ พร้อมให้คำปรึกษาเกี่ยวกับการติดตั้งระบบไฟฟ้าโรงงานอย่างละเอียด นอกจากนี้ยังสามารถเดินเรื่องติดต่อกับหน่วยงานที่เกี่ยวข้อง กรณีต้องมีการขออนุญาตติดตั้งเพิ่มเติม อีกทั้งเรายังมีพาร์ตเนอร์อย่าง ณัฐภูมิ อีควิปเม้นต์ ที่เป็นตัวแทนจำหน่ายอุปกรณ์ไฟฟ้าชั้นนำมากมาย ทำให้เราสามารถให้บริการแก่คุณได้อย่างเต็มที่

แนะนำบทความที่น่าสนใจ เกี่ยวกับ เข้าใจความเหมาะสมของระบบไฟฟ้าสำหรับอุตสาหกรรมแต่ละประเภท เพื่อการออกแบบ ติดตั้ง และบำรุงรักษาที่ถูกต้องและปลอดภัย

ตรวจสอบแรงดันไฟฟ้าให้ถูกต้อง เพื่อระบบไฟฟ้าในโรงงานที่เป็นไปตามมาตรฐาน

การเลือกแรงดันไฟฟ้าผิดพลาดอาจนำไปสู่ความเสียหายของอุปกรณ์ทันทีที่จ่ายไฟ หรืออาจถูกการไฟฟ้าปฏิเสธการเชื่อมต่อระบบ ดังนั้นก่อนการสั่งซื้ออุปกรณ์หรือ ออกแบบระบบไฟฟ้าโรงงาน ควรมีการประสานงานเพื่อขอข้อมูลจากการไฟฟ้าโดยตรง หรือเลือกใช้บริการกับ ณัฐภูมิ วิศวกรรม ในการออกแบบ ติดตั้ง และตรวจสอบระบบไฟฟ้าแรงสูงครบวงจร เราช่วยคุณวิเคราะห์ความเหมาะสมของระบบเพื่อให้การลงทุนของคุณคุ้มค่าและปลอดภัยที่สุด
